【研究背景】
對可再生能源(如太陽能、風能等)日益增長的利用需求促使研究者們不斷探索廉價、高效的儲能新體系。由于鈉資源豐富廣泛且成本低廉,室溫鈉離子電池在未來大規模儲能應用上表現出巨大的潛力,近兩年已經在低速電動車和儲能電站上成功實現了應用示范。O3層狀過渡金屬氧化物具備制備工藝簡單、比容量高、首周庫侖效率高和環境友好等優點,得到了研究人員的廣泛關注。為了進一步發展具有高容量和長循環性能的鈉離子電池正極材料,開發高鎳O3-NaTMO2正極材料有望成為解決這一問題的有效策略。
這一策略與鋰離子電池相似,目前NCM(鎳鈷錳)材料體系中的Ni含量已經可以提高到80%以上,無鈷高鎳正極也是目前鋰離子電池的重要攻堅方向,但是進一步降低Co元素的含量遇到了很大的技術瓶頸,而這也限制了其材料成本的進一步下降。在鈉離子電池體系中情況卻有所不同,由于Ni和Na的半徑差異較大,在層狀氧化物中幾乎不存在Ni和Na互占位現象,這表明開發高性能的無鈷高鎳的鈉離子電池層狀氧化物正極具有較大可能。
【成果簡介】
近日,中科院物理研究所胡勇勝團隊采用共沉淀法合成了一系列O3-Na[NixFeyMn1-x-y]O2 (x=0.6、0.7和0.8)正極材料,并通過結合電化學測試和原位/非原位結構表征系統研究了高鎳O3型正極材料的儲鈉機制、鎳含量(鐵錳替代量)與儲鈉性能之間的關系。結果表明,組成為Na[Ni0.60Fe0.25Mn0.15]O2(O3-NNFM)的材料具有較好的綜合性能,在2-4.2 V的電壓范圍內顯示出190 mA·h/g的比容量,并伴隨著O3-O'3-P3-O3''的相轉變過程。雖然該相轉變過程高度可逆,但是高電壓下的O3''相因其較低的鈉含量和較大的體積形變表現出較差的化學穩定性和鈉離子擴散動力學特性。另外,在4.2 V的高工作電壓下循環后,電極材料表面形成明顯的固體電解質層和裂紋。通過對充電截止電壓優化后,發現當截止電壓降低到4.0 V時可以有效避免O3''相的形成和抑制電解液的分解,因此獲得優異的半電池和全電池電化學性能,綜合性能甚至優于一些含鈷高鎳NNCM正極材料。
該工作呈現出的高鎳O3型電極材料結構和電化學性能之間的構效關系為高能量密度鈉離子電池正極材料的設計提供了新的思路。相關研究成果以“A Novel Ni-Rich O3-Na[Ni0.60Fe0.25Mn0.15]O2 Cathode for Na-Ion Batteries”為題發表在國際頂級期刊Energy Storage Materials 上。物理所博士生丁飛翔和趙成龍為本文共同第一作者。
【核心內容】
1)Na[Ni0.60Fe0.25Mn0.15]O2的結構特征和電化學性能
在本研究中,采用常規共沉淀法成功制備了一系列O3-Na[NixFeyMn1-x-y]O2 (x=0.6、0.7和0.8)正極材料。通過電化學表征對比發現組成為Na[Ni0.60Fe0.25Mn0.15]O2(O3-NNFM)的材料具有較高的比容量和優異的循環性能,隨后作者重點研究了該材料的物化特性。SEM圖可以看出初始材料表現出類球形結構,直徑約為2微米。進一步的XRD圖譜精修和STEM表征驗證了該材料的層狀結構和良好的結晶性。

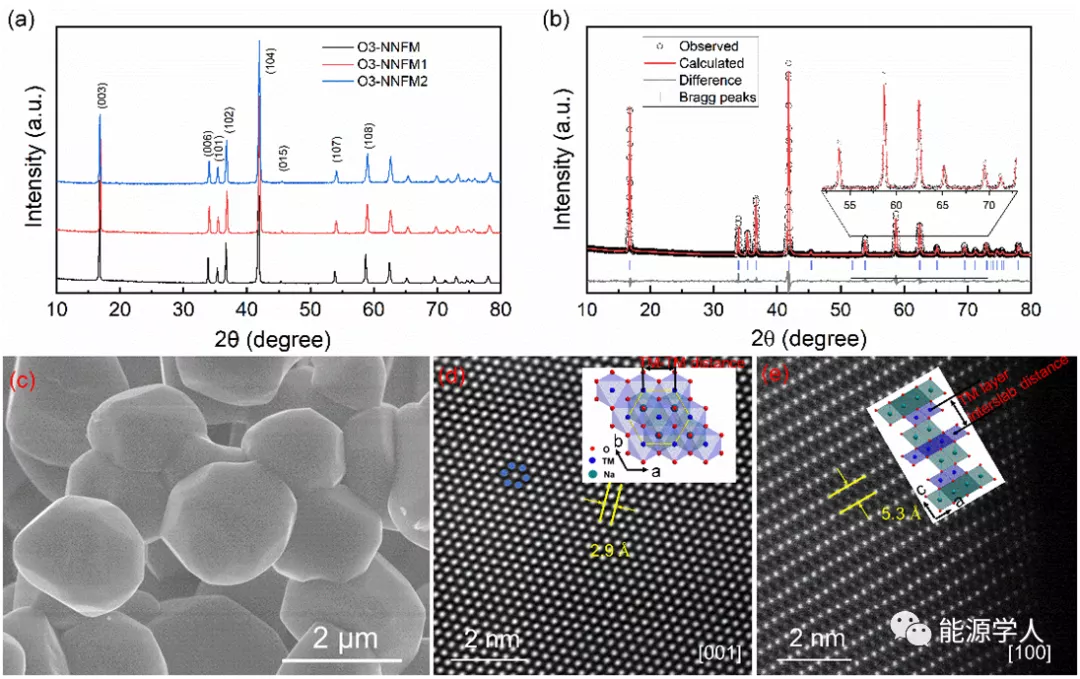

圖1.(a)系列O3-Na[NixFeyMn1-x-y]O2 (x=0.6、0.7和0.8分別對應O3-NNFM、O3-NNFM1和O3-NNFM2)樣品的XRD圖譜,(b-e)O3-Na[Ni0.60Fe0.25Mn0.15]O2的XRD圖譜精修、SEM和STEM表征。
根據O3-NNFM在2.0-4.2 V電壓范圍內的充放電曲線發現首周擁有190mA·h/g的可逆比容量,比能量密度超過584 Wh/kg,高于目前研究的大多數鈉離子電池正極材料甚至一些鋰電正極材料(磷酸鐵鋰和尖晶石錳酸鋰)。進一步的長循環測試和倍率測試發現位于高電壓下的長平臺容量出現明顯的衰減和較差的倍率性能。GITT測試發現高電壓區域材料的擴散系數僅是低電壓區域的五分之一,說明影響材料高電壓下儲鈉性能的主要因素是較差的鈉離子擴散動力學特性。

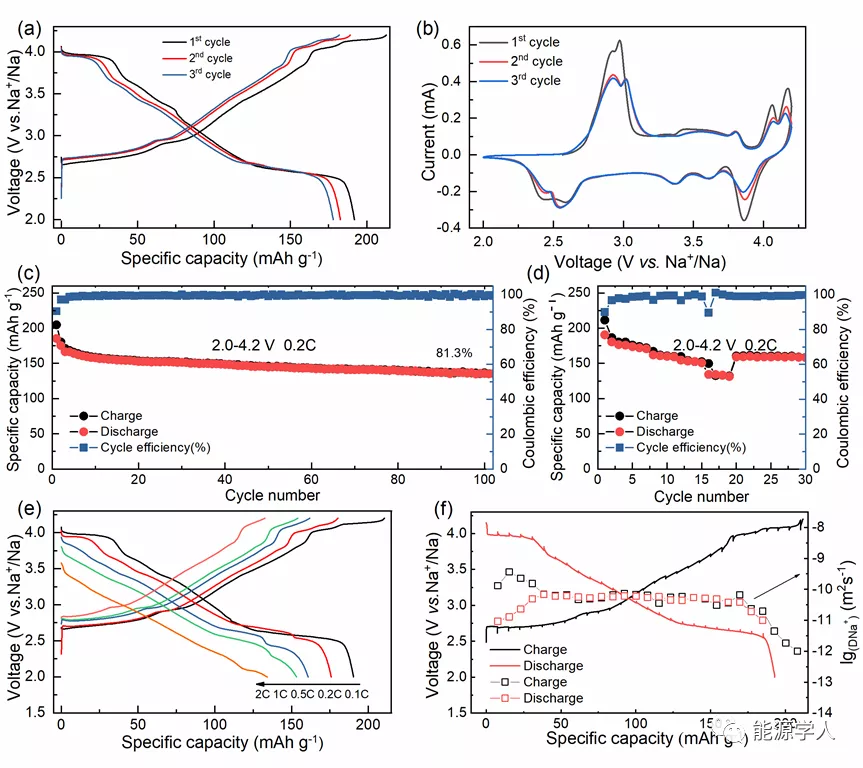

圖2. O3-NNFM電極在2.0-4.2 V電壓范圍內的前三周充放電曲線,(b)CV曲線,(c)循環性能,(d)和倍率性能。(注:使用的是標準電解液,無其他優化)
為了進一步研究電化學反應過程中過渡金屬的價態變化和結構的演變過程,研究人員通過非原位XAS譜研究了Na+嵌入/脫出的反應過程(圖2)。首先通過對比初始材料和標樣的過渡金屬K-邊XANES譜,確定了O3-NNFM中Ni的氧化狀態為Ni3+和少量的Ni2+,F(xiàn)e和Mn的價態分別為三價和四價。在充電放電過程中Ni和Fe參與氧化還原過程而Mn保持四價不變。EXAFS圖譜則表明材料元素分布均勻并具有非常好的局域結構可逆性。

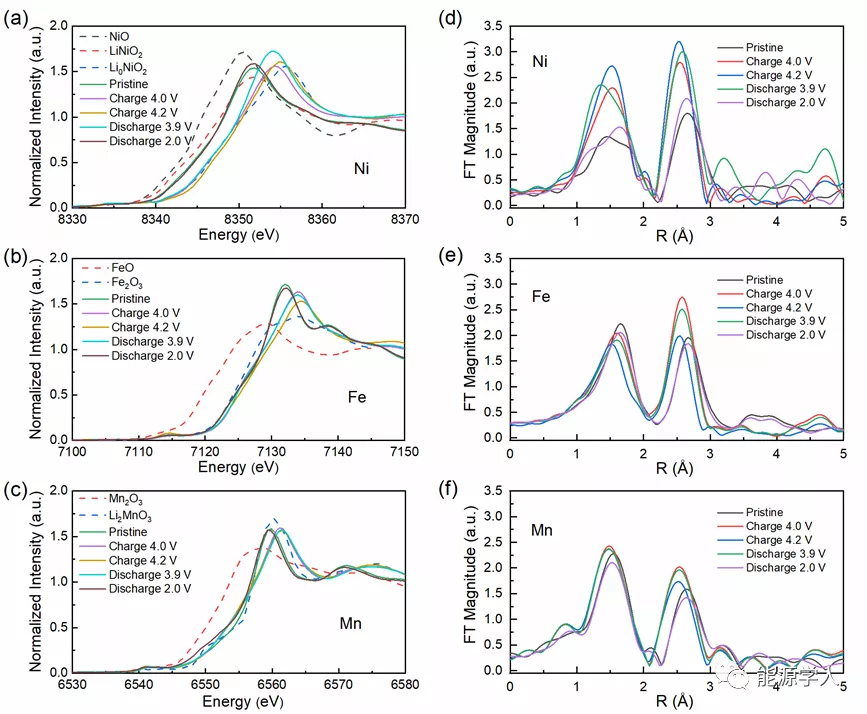

圖3. O3-NNFM材料的非原位XAS表征。
2)充放電過程中和循環后O3-NNFM的晶體結構變化
為了準確理解電池循環時O3-NNFM的結構演變,在首周充放電過程中進行了原位XRD分析。從圖4a可以看出,充電到4.0V時電池經歷常規O3相材料O3-O'3-P3的相轉變。當進一步充電至4.2 V,由于c-晶格參數的收縮導致(00l)峰移到更高的2θ角,P3相轉變?yōu)閷儆?em style="box-sizing: border-box; font-style: italic; margin-bottom: 0px; margin-left: 0px; margin-right: 0px; margin-top: 0px; max-width: 100%; overflow-wrap: break-word; padding-bottom: 0px; padding-left: 0px; padding-right: 0px; padding-top: 0px;">R-3m空間群的O3''相(與O3相相比僅因鈉離子含量不同而具有不同的晶胞參數)。值得注意的是截止到充電結束時充電態樣品的(003)衍射峰仍在初始材料該衍射峰的低角度方向,表明沒有過渡金屬發生向鈉層的遷移。放電過程則經歷一個相反的過程,并且恢復到初始材料的結構,表明非常好的結構可逆性。然而為了找到高電壓下循環衰減的原因,進一步對充電至4.0和4.2 V的材料(P3和O3''相)進行研究發現(1)高電壓O3''相的單胞體積相比于初始O3材料的單胞體積發生了明顯的縮小,并且高于P3相的相變,較大的體積形變不利于材料的循環性能,另外較小的單胞體積將導致較差的離子傳導;(2)O3''相在空氣中的化學穩定性明顯弱于P3相,很容易形成含有層間結晶水的類水鈉錳礦,從側面印證高電壓相在電解液中的結構穩定性較差,很容易嵌入痕量水和電解液分解的小分子產物。

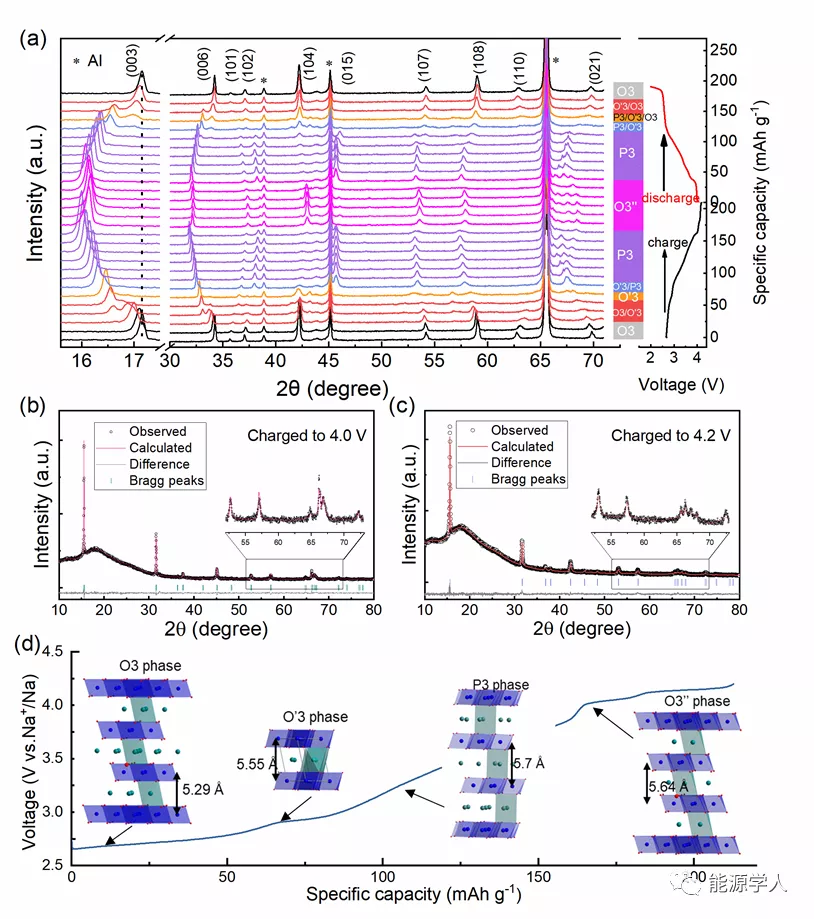

圖4. O3-NNFM材料首圈充放電過程中的原位XRD圖譜,(b,c)充電到4.0和4.2 V時的非原位XRD圖譜精修,(d)充電過程中的結構演化示意圖。
通過對一百周循環后的樣品研究發現,材料的表面形成了明顯裂紋,晶體結構為O'3和P3的混合相,表明較大的體積形變?cè)斐删Яig的微應變和雜原子/分子的嵌入,影響了材料的儲鈉可逆性。

圖5. 循環后樣品的(a,b)SEM和(c,d)HR-TEM圖。
3)O3-NNFM在2.0-4.0 V范圍內的電化學性能
為了得到優異的綜合性能,研究人員進一步測試了電極在4.0 V截止電壓下的電化學性能。結果表明電極材料仍然擁有152 mA·h/g的可逆比容量,在2C電流密度下,材料仍具有低倍率下81%的容量保持率,在0.5C電流密度下循環200周容量保持率84%,表現出優異的倍率和循環性能。同時,O3-NNFM材料和硬碳組合的全電池也表現出了較好的倍率和循環穩定性。

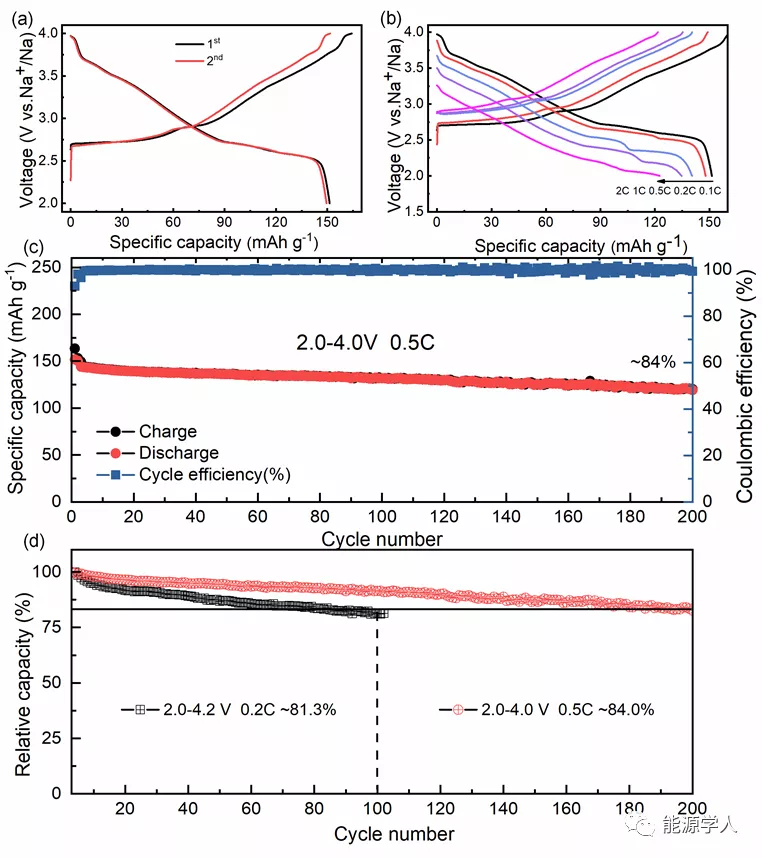

圖6. O3-NNFM電極在2.0-4.0V電壓范圍內的電化學性能。

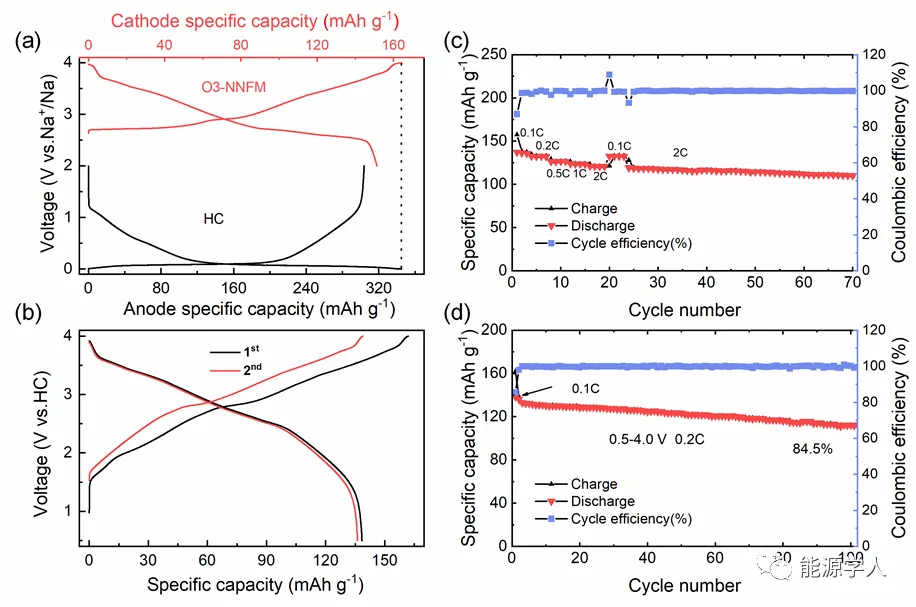

圖7. O3-NNFM正極和硬碳負極全電池在0.5-4.0 V電壓范圍內的電化學性能。
【結論展望】
該工作通過常規共沉淀法成功合成了一種新型高鎳O3-Na[Ni0.60Fe0.25Mn0.15]O2材料。結合非原位XAS和原位XRD表征分析研究了該材料的儲鈉反應機理,證實在鈉離子脫出/嵌入過程中鎳離子和鐵離子參與電荷補償,并伴隨著O3-O'3-P3-O3''的可逆相轉變過程。值得注意的是,進一步的GITT、非原位XRD和TEM表征證實高電壓下的O3''相呈現出較差的鈉離子擴散動力學特性和熱力學穩定性。將充電截止電壓從4.2 V降低到4.0 V后,該電極材料展現出優異的半電池/全電池電化學性能。該工作不僅為鈉離子電池提供了一種具有發展?jié)摿Φ母呷萘空龢O材料,而且對該材料失效的原因進行了深入的剖析,為高能量密度鈉離子電池正極材料的設計提供了新的思路。并提出未來這類材料有望可以通過表面包覆、痕量摻雜、電解液優化等方法實現高電壓下材料的循環穩定性。
Feixiang Ding, Chenglong Zhao, Dong Zhou, Qingshi Meng, Dongdong Xiao, Qiangqiang Zhang, Yaoshen Niu, Yuqi Li, Xiaohui Rong, Yaxiang Lu, Liquan Chen, Yong-Sheng Hu, A Novel Ni-rich O3-Na[Ni0.60Fe0.25Mn0.15]O2 Cathode for Na-ion Batteries, Energy Storage Mater., 2020. DOI:10.1016/j.ensm.2020.05.013
